Winchester航空航天鍵控TNC插頭連接器
發布時間：2025-04-07 09:13:58 瀏覽：1333

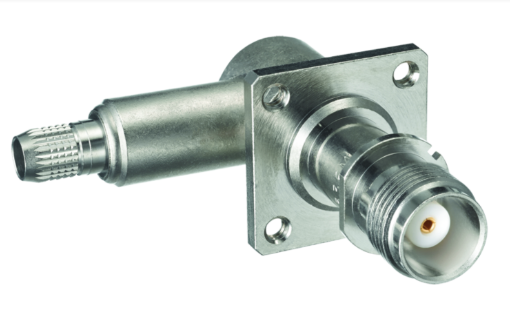

Winchester Interconnect 的 Kings-Win 鍵控射頻連接器產品專為航空航天應用而設計,鍵控 TNC
插頭連接器具有加長連接螺母，該螺母包含一個機加工平面和鍵控肋，提供 24 種不同的鍵控角度。
型號：
| 零件號 | 描述 | 頻率 |
| 123-26-9 | TNC 插孔 | 15 GHz |
| 121-25-5 | TNC 面板插孔 | 15 GHz |
| 125-103-5 | TNC 插頭 | 15 GHz |
| 122-55-9 | TNC 隔板千斤頂 | 15 GHz |
| 126-88-9 | TNC 插頭 | 15 GHz |
| 41-921-2000-01 | TNC 插孔轉 SMA JACK BLKHD | 15 GHz |
| 129-29-9 | TNC F-F 適配器 | 15 GHz |
| 125-98-9 | TNC 插頭，六角 | 15 GHz |
| 129-22-9 | TNC 5F 分路器 | 15 GHz |
| 127-15 | TNC 面板插座 | 15 GHz |
| 126-58-9 | TNC 插頭 | 15 GHz |
| 0122-E24-C1601N | TNC 隔板插座，壓接附件 （RoHS） | 15 GHz |
| 121-52-9 | TNC 面板插孔，隔離接地 | 15 GHz |
| 129-16-9 | TNC 隔板適配器 | 15 GHz |
| 128-33-5 | TNC Cap & Chain | 15 GHz |
| 126-74-9 | TNC 插頭 | 15 GHz |
| 0125-1-6 | TNC 插頭 | 15 GHz |
| 127-26-9 | TNC PCB 插座 | 15 GHz |
| 0615-11-9 | TNC 75 歐姆插頭，六角螺母 | 15 GHz |
| 126-73-9 | TNC 插頭 | 15 GHz |
| 125-117-9 | TNC 插頭 | 15 GHz |
| 0126-8-5 | TNC 插頭 | 15 GHz |
| 125-92-9 | TNC 插頭 | 15 GHz |
| 0125-4-2 | TNC 插頭 | 15 GHz |
| 126-55-5 | TNC 插頭，W/P 錐形手柄 | 15 GHz |
| 12803505 | TNC 帽和鋼絲繩 | 15 GHz |
| 123-24-9 | TNC 插孔 | 15 GHz |
| 126-35-9 | TNC 插頭 | 15 GHz |
| 121-35-9 | TNC 面板插孔 | 15 GHz |
| 129-6 M06 | TNC F-F-F 適配器 | 15 GHz |
| 129-23-9 | TNC F-F 面板適配器 | 15 GHz |
| 1949/11/9 | TNC （F） - TRT （F） 隔板適配器 | 15 GHz |
| 125-114-5 | TNC 插頭 | 15 GHz |
| 1208-000-00702 號 | TNC Cap & Chain | 15 GHz |
| 0127-050-00401N | TNC 面板安裝插座 | 15 GHz |
| 125-19-5 | TNC 插頭 | 15 GHz |
| 125-104-5 | TNC 插頭 | 15 GHz |
| 121-44-9 | TNC 面板插孔 | 15 GHz |
| 129-26-9 | TNC F-F 隔板適配器 | 15 GHz |
| 0128-10-29 | TNC 面板本體 | 15 GHz |
| 127-44 | TNC 面板插座 | 15 GHz |
| 1800-11 | TNC 20 dB 2 W 衰減器 | 15 GHz |
| 128-32-9 | TNC Cap & Chain | 15 GHz |
| 125-69-9 | TNC 插頭 | 15 GHz |
| 125-76-5 | TNC 插頭，W/P 錐形手柄 | 15 GHz |
| 1800-4 | TNC 3 dB 2 W 衰減器 | 15 GHz |
| 122-57-9 | TNC 隔板千斤頂 | 15 GHz |
| 126-54-5 | TNC 插頭，W/P 錐形手柄 | 15 GHz |
| 127-36 | TNC 面板插座 | 15 GHz |
| 1800-10 | TNC 15 dB 2 W 衰減器 | 15 GHz |
| 126-14-5 | TNC 插頭 | 15 GHz |
| 0125-1-3 | TNC 插頭 | 15 GHz |
| 127-41 | TNC 面板插座 | 15 GHz |
| 012K-E00-C1801N | TNC 直角防旋轉插頭 （RoHS） | 15 GHz |
| 121-46-9 | TNC 面板插孔 | 15 GHz |
| 126-70-9 | TNC 插頭 | 15 GHz |
| 0378-1-9 | TNC 極化插頭 | 15 GHz |
| 127-45 | TNC 面板插座 | 15 GHz |
| 127-31-4 | TNC 帶狀線插座 | 15 GHz |
| 0379-6-9 | TNC （M） - （F） 極化適配器 | 15 GHz |
| 126-71-9 | TNC 插頭 | 15 GHz |
| 126-68-5 | TNC 插頭 | 15 GHz |
| 128-31-5 | TNC Cap & Chain | 15 GHz |
| 121-36-9 | TNC 面板插孔 | 15 GHz |
| 0125-4-1 | TNC 插頭 | 15 GHz |
| 126-59-9 | TNC 插頭 | 15 GHz |
| 122-37-9 | TNC 隔板千斤頂 | 15 GHz |
| 1800-6 | TNC 6 dB 2 W 衰減器 | 15 GHz |
| 375-13-9 | TNC 極化插頭 | 15 GHz |
| 879-7-15 MA9 | TNC （F） - SMA （M） 適配器 | 15 GHz |
| 126-86-3 | TNC 插頭 | 15 GHz |
| 0128-3-5 | TNC Cap & Chain | 15 GHz |
| 126-71-7 | TNC 插頭 | 15 GHz |
| 375-14-9 | TNC 極化插頭 | 15 GHz |
| 126-79-5 | TNC 插頭 | 15 GHz |
| 879-8-8 M09 | TNC （M） - SMA （M） 適配器 | 15 GHz |
| 125-122-9 | TNC 插頭 | 15 GHz |
| 121-39-7 | TNC 面板插孔 | 15 GHz |
| 125-96-9 | TNC 插頭，六角 | 15 GHz |
| 125-88-9 | TNC 插頭 | 15 GHz |
| 121-38-9 | TNC 面板插孔 | 15 GHz |
| 122-27-5 | TNC 隔板千斤頂，帶錐形把手 | 15 GHz |
| 122-32-5 | TNC 隔板千斤頂，帶錐形把手 | 15 GHz |
| 128-25-5 | TNC 帽和鋼絲繩 | 15 GHz |
| 012K-000-C1601N | TNC 直型防旋轉插頭 （RoHS） | 15 GHz |
| 127-20-9 | TNC 面板插座 | 15 GHz |
| 127-25-5 | TNC PCB 插座 | 15 GHz |
| 0121-11-9 | TNC 面板插孔 | 15 GHz |
| 0374-024-00401R | TNC 極化隔板插孔 PCB 安裝，50 歐姆 （RoHS） | 15 GHz |
| 125-95-9 | TNC 插頭 | 15 GHz |
| 0879-6-8 | TNC （M） - SMA （F） 適配器 | 15 GHz |
| 123-23-9 | TNC 面板插孔 | 15 GHz |
| 122-56-5 | TNC 隔板千斤頂 | 15 GHz |
| 129-6 | TNC 隔板適配器 | 15 GHz |
| 879-7-8 M09 | TNC （F） - SMA （M） 適配器 | 15 GHz |
| 12803405 | TNC 帽和鋼絲繩 | 15 GHz |
| 126-63-9 | TNC 插頭，鍵控 | 15 GHz |
| 126-85-9 | TNC 插頭 | 15 GHz |
| 125-101-9 | TNC 插頭，六角 | 15 GHz |
| 0126-1-2 | TNC 插頭，鍵控 | 15 GHz |
| 0611-1-9 | TNC 75 歐姆面板安裝插孔 | 15 GHz |
| 125-57-9 | TNC 插頭 | 15 GHz |
| 0124-024-00401R | TNC 50 歐姆隔板插孔，PCB 安裝 | 15 GHz |
| 0125-1-1 | TNC 插頭 | 15 GHz |
| 46-921-0000-00 | TNC 18GHZ 插頭轉 SMA 插孔適配器 | 15 GHz |
| 123-28-9 | TNC 插孔 | 15 GHz |
| 129-25-9 | TNC （F） - F （M） 適配器 | 15 GHz |
| 127-37 | TNC 面板插座 （RoHS） | 15 GHz |
| 125-86-1 | TNC 插頭 | 15 GHz |
| 125-125-9 | TNC 插頭 | 15 GHz |
| 128-17-5 | TNC 帽和鋼絲繩 | 15 GHz |
| 0122-3-5 | TNC 隔板千斤頂 | 15 GHz |
| 125-67-5 | TNC 插頭，W/P 錐形手柄 | 15 GHz |
| 0128-000-00701S | TNC Cap & Chain | 15 GHz |
| 121-39-9 | TNC 面板插孔 | 15 GHz |
| 121-54-101 | TNC 面板插孔 | 15 GHz |
| 121-37-9 | TNC 面板插孔 | 15 GHz |
| 879-6-15 MA9 | TNC （M） - SMA （F） 適配器 | 15 GHz |
| 41-921-3500-00 | TNC 插孔轉 SMA JACK SMA BLKHD | 15 GHz |
| 127-19-9 | TNC 面板插座 | 15 GHz |
| 125-91-9 | TNC 插頭 | 15 GHz |
| 129-4 | TNC F-M-F 適配器 | 15 GHz |
| 351-590-0000Y | TNC 插頭 - SMA 插孔適配器 | 15 GHz |
| 0126-12-5 | TNC 插頭 | 15 GHz |
| 125-126-9 | TNC 插頭，六角 | 15 GHz |
| 125-89-9 | TNC 插頭 | 15 GHz |
| 121-40-9 | TNC 面板插孔，隔離接地 | 15 GHz |
| 759-22-7 | TNC - BNC 適配器 | 15 GHz |
| 125-105-9 | TNC 插頭 | 15 GHz |
| 123-27-9 | TNC 插孔 | 15 GHz |
| 0127-050-00402 | TNC 面板安裝插座，4 件套連接器套件 | 15 GHz |
| 879-9-8 M09 | TNC （F） - SMA （F） 適配器 | 15 GHz |
| 125-95-7 | TNC 插頭 | 15 GHz |
| 126-69-5 | TNC 插頭 | 15 GHz |
| 0375-12-7 | TNC 插頭 | 15 GHz |
| 123-22-5 | TNC 插孔 | 15 GHz |
| 121-31-5 | TNC 面板插孔 | 15 GHz |
| 126-64-9 | TNC 插頭 | 15 GHz |
| 0126-4-1 | TNC 插頭，鍵控 | 15 GHz |
| 121-45-9 | TNC 面板插孔 | 15 GHz |
| 125-58-9 | TNC 插頭 | 15 GHz |
| 1800-7 | TNC 10 dB 2 W 衰減器 | 15 GHz |
| 125-94-9 | TNC 插頭，六角 | 15 GHz |
主要特點
帶鍵控法蘭的加長本體
設計包含的組件減少多達 50%
與其他連接器選項相比，快速端接
焊接中心觸點
焊套，用于端接鍍銀銅箔和編織層
使用標準扳手擰緊在一起的螺紋前后主體
技術規格阻抗：50 歐姆
頻率：DC 至 18 GHz
VSWR：1.17 最大直流至 18 GHz
插入損耗：最大 0.06 x √f (GHz) dB
溫度范圍：-65 C 至 +165 C
本體材料：不銹鋼焊料
觸點材料：黃銅(公)/鈹銅(母)
絕緣體：PTFE
耐用性： 至少 500 次循環
