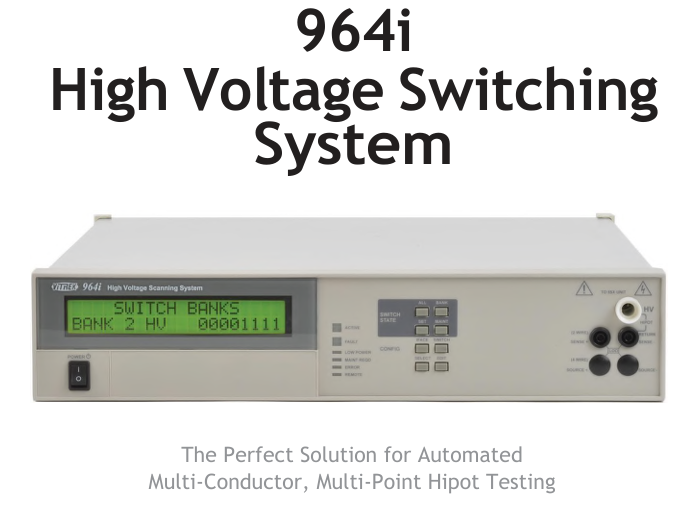

Vitrek 964i 高壓開關系統 - 專業自動化高壓測試解決方案
發布時間：2025-12-02 09:24:52 瀏覽：214
Vitrek 964i 高壓開關系統 是一款專為 多導體高壓測試(Hipot測試)
設計的全自動切換系統，適用于醫療線纜、工業連接器、PCB組件等需要高精度、高效率、高安全性的耐壓測試場景。
該系統通過 64通道(可擴展)繼電器陣列 實現自動化測試，大幅提升生產效率，降低人工操作風險，并提供 高精度、高重復性 的測試結果，是
醫療、軍工、汽車電子等高端制造行業 的理想選擇。
核心功能與優勢
1. 全自動化高壓測試，提升效率與安全性
告別手動切換：傳統Hipot測試需人工逐點連接，效率低且風險高;964i 自動切換，測試速度提升 10倍以上。
減少人工干預：支持 無人值守測試，降低操作員高壓暴露風險。
精準控制：切換時間 <5ms，確保測試時序精確可控。
2. 高通道數、高電壓/電流能力
最大64通道(可級聯擴展)，滿足 多引腳、多導體 的復雜測試需求。
電壓支持：3KV/7KV/10KV/15KV(DC或AC，頻率<500Hz)。
電流能力：
標準繼電器卡 ≤1A(持續)
HC系列高電流繼電器卡 40A持續/60A短時(適用于電源模塊、大電流組件等)。
3. 靈活配置，適應多樣化需求
多種繼電器卡可選(HV高壓/LV低壓/HC高電流)，匹配不同測試環境。
支持多設備集成：可搭配 Vitrek 95X耐壓測試儀、LCR表、DMM 等設備，實現 耐壓+導通+絕緣電阻 多合一測試。
PC軟件控制：通過 QuickTest Pro軟件 設定測試流程，自動生成報告，提升可追溯性。
4. 行業領先的可靠性
高絕緣性能：繼電器間 >1TΩ(HV系列)，確保無交叉干擾。
長壽命設計：
HV高壓卡：50萬次切換壽命
LV低壓卡：200萬次切換壽命
堅固耐用：美國制造，符合 CE (EN 61010) 安全標準。
典型應用場景
1. 醫療線纜測試
需求：16芯醫療電纜需進行 8500V耐壓測試，確保每根導體間的絕緣性能。
傳統方式：人工逐點測試，耗時易錯。
964i方案：
自動切換所有導體組合(如導體1 vs. 導體2~16)
一鍵完成測試+數據記錄，效率提升90%。
2. 工業連接器測試
多引腳連接器(64Pin) 需進行 耐壓+導通測試。
964i方案：
自動執行 引腳間耐壓測試(如Pin1→Pin2~Pin64)
搭配LCR表同步檢測 導通電阻。
3. 高電流組件測試
電源模塊、繼電器模組 需進行 40A耐流測試。
964i + HC高電流卡方案：
支持 40A持續電流，確保大功率負載下的穩定性
產品選型指南
| 964i | High Voltage Switching System Mainframe(8 card capacity) |
| 964i-8X2MX | Pre-built 964iw 2ea 7KV8 Ch.Cards and a Hipot/Cont Mux Card |
| 964i-16X2MX | Pre-built 964i w4ea 7KV8 Ch.Cards and a Hipot/Cont Mux Card |
| 964i-24X2MX | Pre-built 964i w6ea 7KV8 Ch.Cards and a Hipot/Cont Mux Card |
| LV3-8R | 3KV Single(+)Input Bus 8 Outputs,Red Banana Jacks |
| LV3-8B | 3KV Single-Input Bus 8 Outputs,Black Banana Jacks |
| LV3-8S | 3KV(-)Bus Input 4 Outputs BIk,(+)Bus Input 4 Outputs Red |
| LV3-MX2 | 3KV Dual Input(HV/Cont)Single Output(+)Bus |
| HV7-8W | 7KV Single(+)Input Bus 8 Outputs,White HV Terminals |
| HV7-8B | 7KV Single(-)Input Bus 8Outputs,Black HV Terminals |
| HV7-8S | 7KV()Bus Input 4 Outputs Blk,(+)Bus Input 40utputs White |
| HV7-MX2 | 7KV Dual Input(HV/Cont)Single Output(+)Bus |
| HV10-8W | 10KV Single Input Bus 8 Outputs,White HV Terminals |
| HV10-8B | 10KV Singe Input Bus 8 Outputs,Black HV Terminals |
| HV10-MX2 | 10KV Dual Input(HV/Cont)Singe Output(+)Bus |
| HV15-8W | 15KV Single Input Bus 8 Outputs,White HV Terminals |
| HV15-8B | 15KV Single Input Bus 8 Outputs,Black HV Terminals |
| HV15-MX2 | 15KV Dual Input(HV/Cont)Single Output(+)Bus |
| GP-964 | GPIB Interface Option |
| GP-1 | GPIB Cable,1 meter length |
| VICL-2 | Replacement Vitrek Hipot Communication Cable 7ft |
| RM-1 | Rack Mount Kit |
| HVC-MW | Additional Male HV Mating Connector,White |
| HVC-MB | Aditional Male HV Mating Connector,Black |
| HVC-FW | Female HV Panel Mount Receptacle/Connector,White |
| HVC-FB | Female HV Panel Mount Receptade/Connector,Black |
| TL-HVW | 20KV Rated 18 AWG Test Lead 4ft,HVC-MW to Alligator Clip |
| TL-HVB | 20KV Rated 18 AWG Test Lead 4ft,HVC-MB to Aligator Clip |
| HVW-20 | Bulk 20KV Rated 18 AWG Test Lead Wire,price per ft |
| 598-8012 | Test Lead ASEM,#18 AWG WHT 48/HVC-MW/HVC-MW |
Vitrek 是一家專注于高精度測試與測量設備的美國公司，主打高壓測量、安全合規測試儀、功率分析儀等產品，廣泛應用于國家實驗室和工業領域。深圳市立維創展科技有限公司，優勢直接渠道提供Vitrek訂貨服務，歡迎咨詢。
