CPLD CY7C330 系列 12 節宏電池 5V 28 引腳窗口 LLCC
功能描述
CY?c335是高性能、可擴展、可編程邏輯器件(EPLD)，其架構經過優化，使用戶能夠輕松、高效地進行操作
構建高性能的狀態機。
CY?C335的架構包括:用戶可配置的輸出宏上限，雙向NO能力，輸入寄存器，和三個獨立的時鐘，使用戶能夠設計高性能的狀態機，可以相互通信或與微處理器在雙向并行總線的用戶可定義的寬度。
用戶可配置的宏單元使設計人員能夠指定IK,RS-T和d型設備，以便實現邏輯所需的產品項的數量最小化。
CY7C335可提供各種封裝，包括28引腳，300 mil塑料和陶瓷dip, plc和lcc。
特性：
·100mhz輸出注冊操作
·12個I/O宏單元，每個具有:
-注冊，三狀態I/O引腳-輸入和輸出注冊時鐘選擇多路復用器
反饋多路復用器
輸出使能(OE)多路復用器
·旁路輸入和輸出寄存器
·所有十二個宏單元狀態寄存器都可以隱藏
·用戶可配置I/O宏單元格到。實現JK或RS觸發器和Tor D寄存器
·每對I/O單元的輸入多路復用器允許與隱藏的宏單元狀態寄存器相關聯的VO引腳被保存作為輸入使用
·四個專用隱藏寄存器
·12個專用注冊輸入，具有單獨可編程的旁路選擇
·三個獨立時鐘-兩個輸入時鐘，兩個輸出時鐘
·普通(引腳14控制)或產品項控制輸出en-
可用于每個VO引腳
·256個產品項，每對宏細胞32個，分布可變
·全局、同步、產品項控制、狀態寄存器設置和重新設置產品項輸入通過輸入鎖進行時鐘
2-ng輸入設置和9-ns輸出寄存器時鐘輸出
10-ns輸入寄存器時鐘到狀態寄存器旋塞
300 -密爾·28-pin DIR, LCC PLCC
·可擦除和可重新編程
·可編程安全位

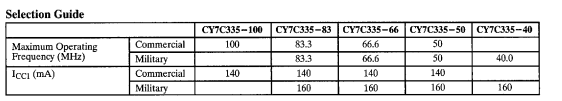

Product Technical Specifications
| EU RoHS | Not Compliant |
| ECCN (US) | EAR99 |
| Part Status | Obsolete |
| Automotive | No |
| PPAP | No |
| Family Name | CY7C330 |
| Program Memory Type | ROMLess |
| Number of Macro Cells | 12 |
| Product Terms | 32 |
| Data Gate | No |
| Maximum Number of User I/Os | 12 |
| In-System Programmability | No |
| Programmability | Yes |
| Reprogrammability Support | Yes |
| Maximum Propagation Delay Time (ns) | 20 |
| Speed Grade | 66 |
| Individual Output Enable Control | No |
| Minimum Operating Supply Voltage (V) | 4.5 |
| Maximum Operating Supply Voltage (V) | 5.5 |
| Typical Operating Supply Voltage (V) | 5 |
| Maximum Operating Current (mA) | 200 |
| Minimum Operating Temperature (°C) | -55 |
| Maximum Operating Temperature (°C) | 125 |
| Supplier Temperature Grade | Military |
| Mounting | Surface Mount |
| Package Height | 2.79(Max) |
| Package Width | 11.68(Max) |
| Package Length | 11.68(Max) |
| PCB changed | 28 |
| Supplier Package | Windowed LLCC |
| Pin Count | 28 |
