MachXO5-NX是Lattice的安全控制FPGA產品系列。Lattice的安全控制FPGA以嵌入式閃存、高I/O和一流的安全性等特性而聞名，廣泛應用于計算、通信和工業細分市場的系統控制和管理應用。MachXO5-NX在前幾代產品的基礎上進行了改進，具有更高的邏輯密度、更快的接口、更大的內部存儲器和增強的安全功能，可實現更復雜的電路板管理設計。
更高的密度，更多的內存，適用于復雜的控制應用 – 高達100K的邏輯密度，7.3Mb內部存儲器和55Mb專用用戶閃存(UFM)。
快速且久經考驗的 I/O 功能 – 與上一代產品一樣，始終如一的穩健 I/O 操作，1.0V I/O 支持現代 CPU、高速 LVDS、MIPI 和 PCIe 接口。
設備安全保護知識產權 – 內部閃存配置、AES256 比特流加密、ECC256 比特流身份驗證、配置端口鎖定和運行時安全性
特征:
· 25K、55K 和 100K 邏輯單元密度和多達 299 個 I/O 引腳
· MachXO5T器件(55K和100K LC)支持PCIe Gen2。
· 高達 55 Mbits 的專用用戶閃存 (UFM) 和片上多重引導配置
· 使用 ECDSA 比特流身份驗證和 AES256 加密的安全 FPGA 設計
· 低功耗、高可靠性，支持Lattice Nexus?平臺上的ADC和DSP
MachXO5-NX商業/工業系列選型指南：
| LFMXO5-25-8BBG400I型 | LFMXO5-25-7BBG400C | LFMXO5-25-7BBG256C | LFMXO5-25-E-EVN系列 |
| LFMXO5-25-9BBG400I型 | LFMXO5-25-8BBG256I | LFMXO5-25-EVN型 | LFMXO5-100T-EVN型 |
| LFMXO5-25-7BBG400I型 | LFMXO5-25-9BBG400CES系列 | LFMXO5-100T-9BBG400I |
| 特性 | MachXO5-NX系列 | MachXO5T-NX系列 | |
|---|---|---|---|
| 設備 | LFMXO5-25型 | LFMXO5-55T系列 | LFMXO5-100T系列 |
| 邏輯單元 | 25 k | 53 k | 96 k |
| 嵌入式存儲器 （EBR） 模塊 （18 kb） | 80 | 166 | 208 |
| 嵌入式存儲器 （EBR） 位 （kb） | 1440 | 2988 | 3744 |
| 分布式RAM位 （kb） | 184 | 320 | 639 |
| 大內存 （LRAM） 塊 | 1 | 5 | 7 |
| 大內存 （LRAM） 位 （kb） | 512 | 2560 | 3584 |
| 18 x 18 乘法器 | 20 | 146 | 156 |
| ADC模塊 | 2 | 2 | 2 |
| 450 MHz 高頻振蕩器 | 1 | 1 | 1 |
| 128 kHz 低功耗振蕩器 | 1 | 1 | 1 |
| PCIe Gen2 硬核 IP | 0 | 1 | 1 |
| GPLL公司 | 2 | 4 | 4 |
| UFM* （千米） | 15360 | 79872 | 79872 |
| 5.2.1. Commercial | |||||
| Part Number | 5peed | Package | Pins | Temp | Logic Cells (k |
| LFMX05-25-7BBG256C | -7 | Lead free caBGA | 256 | Commercial | 25 |
| LFMX05-25-8BBG256C | -8 | Lead free caBGA | 256 | Commercia | 25 |
| LFMX05-25-9BBG256C | -9 | Lead free caBGA | 256 | Commercial | 25 |
| LFMX05-25-7BBG400C | -7 | Lead free caBGA | 400 | Commercia | 25 |
| LFMX05-25-8BBG400C | -8 | Lead free caBGA | 400 | Commercia | 25 |
| LFMX05-25-9BBG400C | -9 | Lead free caBGA | 400 | Commercial | 25 |
| 5.2.2. Industrial | |||||
| Part Number | 5peed | Package | Pins | Temp | Logic Cells (k) |
| LFMX05-25-7BBG256I | -7 | Lead free caBGA | 256 | ndustrial | 25 |
| LFMX05-25-8BBG256I | -8 | Lead free caBGA | 256 | ndustrial | 25 |
| LFMXO5-25-9BBG256I | -9 | Lead free caBGA | 256 | ndustrial | 25 |
| LFMX05-25-7BBG400I | -7 | Lead free caBGA | 400 | ndustrial | 25 |
| LFMX05-25-8BBG400I | -8 | Lead free caBGA | 400 | Industria | 25 |
| LFMXO5-25-9BBG400I | -9 | Lead free caBGA | 400 | ndustrial | 25 |
0.8 mm 間距封裝和 SERDES / 總 I/O（寬范圍 GPIO / 高性能 GPIO） / 專用 ADC 引腳：
| LFMXO5-25型 | LFMXO5-55T系列 | LFMXO5-100T系列 | |
|---|---|---|---|
| 256 BBG（14 毫米× 14 毫米、0.8 毫米） | 0 / 199 (159/40) / 6 | - | - |
| 400 BBG（17 毫米× 17 毫米、0.8 毫米） | 0 / 299 (251/48) / 6 | 2 / 291 (159/132) / 6 | 2 / 291 (159/132) / 6 |

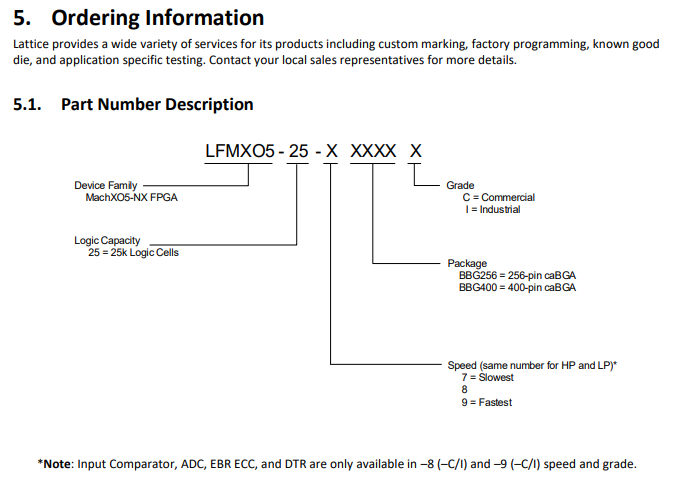

訂購信息：
MachXO5-NX系列
多達 100K 的邏輯單元、7.3Mb 嵌入式存儲器和 55Mb 專用用戶閃存 （UFM）
MachXO5T器件（55K和100K LC）支持PCIe Gen2和LPDDR4
多達 299 個可編程 I/O，支持 1.0/1.2/1.5/1.8/2.5/3.3 I/O 電壓
通過比特流加密和身份驗證保護知識產權
應用實例
應用 – 網絡交換機
通過PCIe聚合控制信號
從網絡 CPU 卸載 SFP 的實時監控和管理
應用程序 – 硬件管理
輕松整合硬件管理功能至MachXO5-NX和L-ASC10
高 I/O 和多電壓電平支持簡化了 I/O 橋接和擴展
應用 – 數據中心就緒型安全控制模塊中的LVDS隧道協議和接口（LTPI）
支持 LVDS 隧道協議和接口 （LTPI） 以聚合低速串行接口
支持使用安全控制模塊的服務器架構
MachXO3、MachXO3D和Mach-NX也支持LTPI
