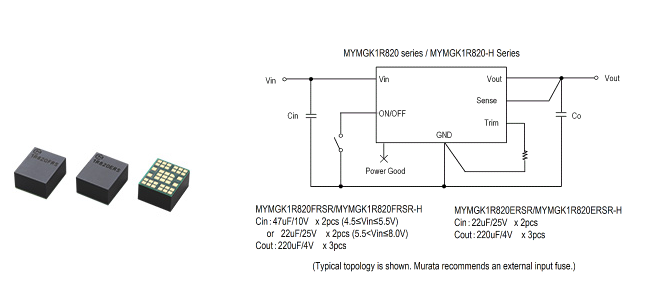

支持第5代移動通信“5G”的小基站用通信基站上安裝的DC-DC轉換器需要體積小和在高溫環境下有長期可靠性。
整體型DC-DC轉換器(POL)憑靠模擬電源的電路設計技術和特有的高散熱封裝技術實現了體積小和輸出電壓靈敏度高的特性。在通常電力供給能力會低下的高溫環境溫度(85℃)中也可供給足夠的電力，非常適合用于在低核心電壓、大電流下工作的FPGA*2驅動。此外，它還被內置了必要的周邊部件，且因本商品的安裝面積已能縮小至約為既有相同商品的二分之一、故在空間的節約上也很有效。今后我們?nèi)詫⑦M(jìn)一步擴充產品陣容，迅速回應客戶的要求。
規格：
| Iout (A)Max | 20A |
|---|---|
| Vin(V) | 4.5V to 8V |
| Vin(V)typ | 5V |
| Vout (V) | 0.7V to 1.8V |
| Vout (V)typ | 1V |
| 線性調整率 (%) | -1.5％ to 1.5％ |
| 負載調整率 (%) | -1％ to 1％ |
| 輸出數 (#) | 1 |
| 效率(%) | 89.2％ |
| 開關頻率 (kHz) | 500kHz |
| 尺寸 (mm)W | 9.0mm |
| 尺寸 (mm)L | 10.5mm |
| 尺寸 (mm)T | 5.6mm |
| 工作溫度(degC) | -40℃ to 85℃ |
| Circuit topology | Buck(Step-down) |
| 封裝 | SMD |
| 類型 | Modules (integrated components) |
| 產品系列 | MYMGK |
| 產品系列特點 | MYMGK series which is POL(Point of Load) is single output MonoBK. |
| 品牌 | Murata |
訂購指南：
| PART NUMBER | OUTPUT | INPUT | Efficiency %) | ON/OFF | Package (mm) | ||||||||
| Vout (V) | lout (A,max.) | Power (W) | RN typ (%of Vout) | Regulation(max.) | Vin typ (V) | Range (N) | in no load (mA) | lin full load (A) | |||||
| Line(%) | Load(%) | ||||||||||||
| MYMGK1R820FRSR | 0.7-1.8 (typ:1.8V | 20 | 36 | 0.8 | ±3.0 | ±1.0 | 5 | 4.5-8 | 100 | 8.1 | 89.2 | Yes (Positive | 10.5x9.0x5.6 |
| MYMGK1R820ERSR | 0.7-1.8 (typ:1.8V) | 20 | 36 | 0.8 | ±1.5 | ±1.0 | 12 | 8-15 | 50 | 3.5 | 87.8 | Yes (Positive) | 10.5x9.0x5.6 |
| MYMGK1R820FRSR-H | 0.7-1.8 (typ:1.8V) | 20 | 36 | 0.8 | ±3.0 | ±1.0 | 5 | 4.5-8 | 100 | 8.1 | 89.2 | Yes (Positive) | 10.5x9.0x5.6 |
| MYMGK1R820ERSR-H | 0.7-1.8 (typ:1.8V) | 20 | 36 | 0.8 | ±1.5 | ±1.0 | 12 | 8-15 | 50 | 3.5 | 87.8 | Yes (Positive) | 10.5x9.0x5.6 |
| MYMGK1R820FRSRD | 0.7-1.8 (typ:1.8V) | 20 | 36 | 0.8 | ±3.0 | ±1.0 | 5 | 4.5-8 | 100 | 8.1 | 89.2 | Yes (Positive) | 10.5x9.0x5.6 |
| MYMGK1R820ERSRD | 0.7-1.8 (typ:1.8V) | 20 | 36 | 0.8 | ±1.5 | ±1.0 | 12 | 8-15 | 50 | 3.5 | 87.8 | Yes (Positive) | 10.5x9.0x5.6 |
| MYMGK1R820FRSR-HD | 0.7-1.8 (typ:1.8V | 20 | 36 | 0.8 | ±3.0 | ±1.0 | 5 | 4.5-8 | 100 | 8.1 | 89.2 | Yes (Positive) | 10.5x9.0x5.6 |
| MYMGK1R820ERSR-HD | 0.7-1.8 (typ.:1.8V) | 20 | 36 | 0.8 | ±1.5 | ±1.0 | 12 | 8-15 | 50 | 3.5 | 87.8 | Yes (Positive) | 10.5x9.0x5.6 |
特征：
輸入電壓范圍為4.5 ~ 8V
可設置輸出電壓從0.7到1.8V
輸出電流高達20a
對負荷變化的快速瞬態響應
小包裝，9 x 10.5 x 5.6mm
過流保護
熱保護
使控制
信號良好
高可靠性/熱沖擊測試，700循環(-40至+125℃)
符合CISPR 22 B級傳導排放標準
